Monitoreo de consumo eléctrico: mira en qué se va la energía de tu casa
Cómo medir el consumo eléctrico de cada circuito con sensores de pinza en tu tablero, qué tener en cuenta si estás remodelando y cómo usar esos datos para gastar menos energía.
Cada mes llega la factura de energía con un solo número. Sabes cuánto gastó la casa, pero no en qué. El calentador, el aire del cuarto, la nevera vieja del cuarto útil, el horno, el computador que nunca se apaga. Todo queda sumado en una cifra que no te dice qué cambiar.
El monitoreo de consumo eléctrico rompe ese número en partes. En lugar de ver el total de la casa, ves cuánto consume cada circuito, a cada hora. Y con esa información se toman decisiones concretas, no suposiciones.
Cómo se mide el consumo de cada circuito
La forma más común de hacerlo en una casa existente es con sensores de corriente tipo pinza, conocidos como CT (transformador de corriente). Son anillos que se abren y se cierran alrededor de un cable. No hay que cortar nada ni desconectar el circuito: la pinza abraza el conductor y mide la corriente que pasa por él a partir del campo magnético que genera.

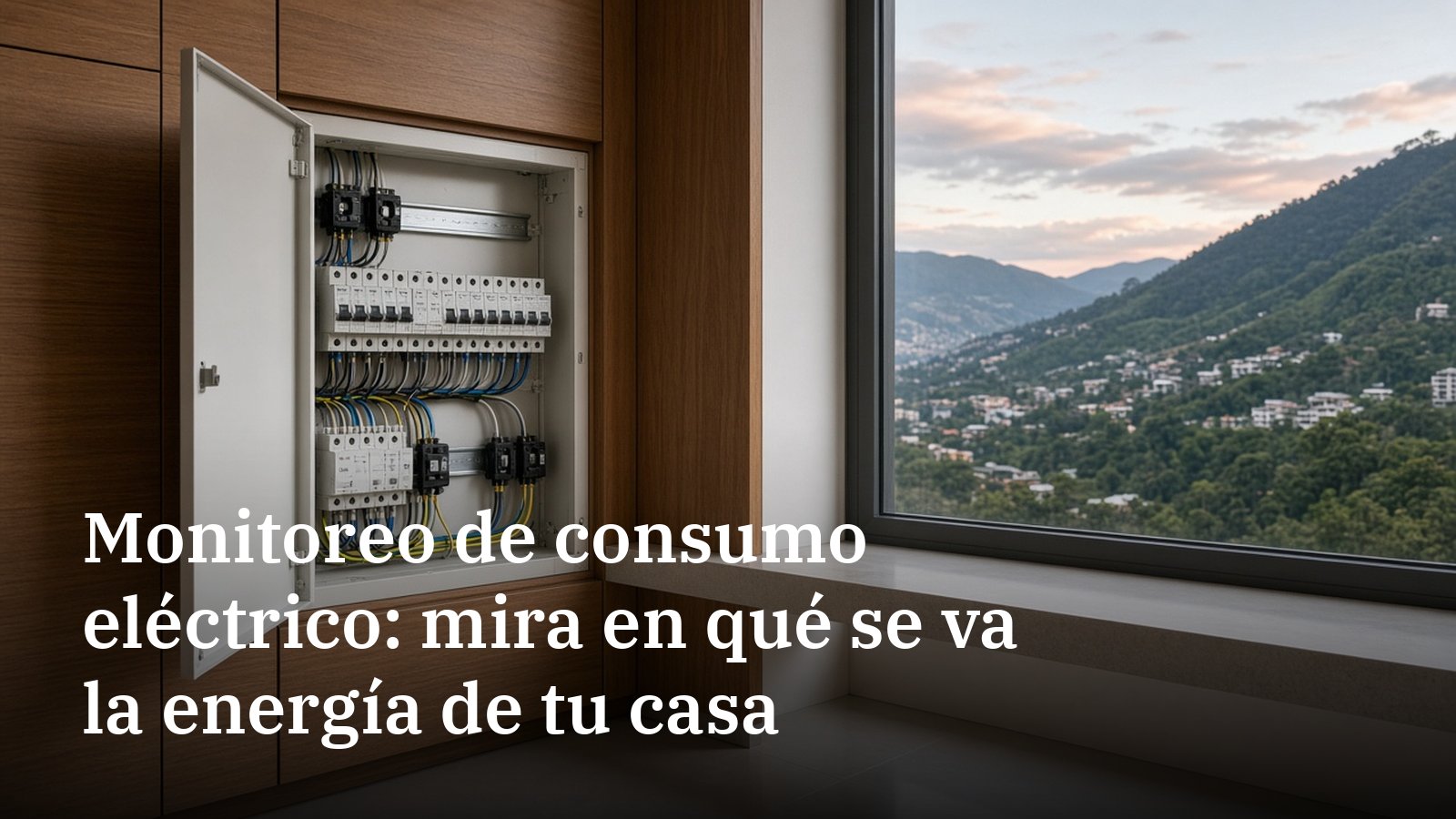

Esas pinzas van dentro del tablero eléctrico, una en cada circuito que quieres medir, y se conectan a un pequeño módulo de medición. El módulo combina la corriente con el voltaje de la red, calcula la potencia y manda los datos a la casa. Muchos de estos módulos usan un ESP32 por dentro, el mismo chip con el que trabajamos en otros proyectos, y se integran con el servidor de la casa.
Hay una regla que no tiene excepción: todo lo que va dentro del tablero lo instala un electricista certificado. Aunque las pinzas no requieran cortar cables, se trabaja junto a conductores con tensión. Nosotros diseñamos el sistema, definimos qué medir y lo integramos a tu app, y la instalación en el tablero la hace un electricista con licencia.
Qué conviene medir
No hace falta poner una pinza en cada breaker. Lo útil es medir los circuitos que más pesan o los que generan más dudas.
- La acometida principal. Con una pinza en la entrada sabes el consumo total en tiempo real, no solo al final del mes.
- El calentador de agua. En muchas casas es de los que más consume.
- Los aires acondicionados. Cada minisplit en su circuito, para comparar cuartos y horarios.
- La cocina. Horno, estufa eléctrica, lavaplatos.
- Lavadora y secadora.
- El circuito de tomas del estudio o del rack, donde suelen vivir equipos que nunca se apagan.
Para aparatos puntuales que no tienen circuito propio, un enchufe inteligente con medición completa el cuadro. Estos enchufes, además, son aparatos conectados a la corriente, así que también fortalecen la red mesh de la casa, como explicamos en la guía de Zigbee y Thread.
Si estás remodelando, elige el tablero pensando en esto
Una remodelación es el mejor momento para hacerlo bien desde el principio. Con el tablero abierto y los circuitos por definir, se pueden tomar decisiones que después cuestan mucho más.
Circuitos separados para las cargas grandes. Si el calentador, cada aire y la cocina tienen su propio circuito, medir cada uno es directo. Si todo está mezclado en pocos breakers, la medición te dice menos.
Espacio en el tablero. Las pinzas y el módulo de medición necesitan lugar. Un tablero un poco más grande de lo estricto deja espacio para crecer sin apretar los cables.
Breakers con medición integrada. Hay breakers y tableros que ya traen medición por circuito y se comunican con la red de la casa. Antes de comprar, revisamos que hablen un protocolo abierto y que funcionen sin depender de la nube de un fabricante. Si un equipo solo funciona con su propia app y su propia cuenta, no lo recomendamos.
Circuitos que quieras apagar. Si sabes que vas a querer cortar un circuito desde la app, por ejemplo el del calentador en la noche, conviene planear un contactor o un relé adecuado para esa carga. De nuevo, eso lo instala y lo dimensiona un electricista.
Pensar el tablero así desde el diseño cuesta poco. Hacerlo después implica abrir, reorganizar y a veces cambiar el tablero completo.
Cómo te ayuda a gastar menos
Ver el consumo por circuito cambia la forma en que se usa la casa. No porque alguien te diga qué hacer, sino porque los datos lo dejan claro.
Encuentras el consumo que nadie ve
El primer hallazgo casi siempre es el consumo base: lo que la casa gasta a las tres de la mañana, cuando no debería estar pasando nada. Una nevera vieja, un deshumidificador olvidado, equipos en espera. Ese consumo corre las 24 horas, todos los días, y sin medición es invisible.
Comparas antes y después
Cambias una nevera, ajustas la temperatura del calentador o reemplazas bombillos. Con medición sabes si el cambio sirvió y cuánto. Sin ella, esperas la factura y adivinas.
Decides qué apagar y cuándo
Cuando ves que el calentador consume en horas en que nadie se baña, programarlo deja de ser una idea y se vuelve una regla obvia. Lo mismo con el aire de un cuarto que queda encendido sin nadie dentro, o con el rack que podría dormir de noche.
La casa puede tomar algunas de esas decisiones sola. Apaga el calentador entre medianoche y las cinco. Avisa si el aire de un cuarto lleva horas encendido y el sensor de apertura dice que la ventana está abierta. Corta los equipos en espera del estudio cuando activas el modo "fuera".
Una casa más verde sin sacrificar comodidad
Gastar menos energía no tiene que significar vivir con menos. La mayor parte del ahorro sale de cosas que no aportaban nada: aparatos encendidos sin uso, equipos viejos que consumen de más, horarios mal puestos. Medir te permite quitar eso y dejar intacto lo que sí disfrutas.
Lo que verás en tu app
Los datos de consumo aparecen en tu app junto con el resto de la casa. Una vista con el consumo total en este momento. Una lista de circuitos con lo que gastó cada uno hoy, esta semana y este mes. Y gráficas por hora para ver patrones, como el pico del calentador en la mañana o el aire del cuarto en la noche.
También puedes recibir avisos útiles: un circuito que consume mucho más de lo normal, una nevera que de pronto trabaja el doble, o el consumo base subiendo sin razón. A veces ese aviso es la primera señal de que un aparato está fallando.
Cómo lo hacemos en tu casa
Trabajamos con lo que ya tienes. Si tu tablero tiene espacio y los circuitos están bien separados, agregamos las pinzas y el módulo de medición, y un electricista certificado hace la instalación. Si tu casa ya tiene enchufes con medición o algún medidor que hable un protocolo abierto, lo integramos. Solo cambiamos lo que no coopera.
Si estás remodelando, entramos antes: revisamos el diseño eléctrico con tu electricista para que el tablero y los circuitos queden listos para medir y controlar.
Todo termina en tu propia app, hecha para tu casa, sin suscripción y sin que tus datos de consumo vivan en la nube de otra empresa. El monitoreo se apoya en la misma red que sostiene el resto de la casa, así que si quieres entender cómo se conecta todo, el punto de partida es nuestra guía de Zigbee y Thread.
